Kit senzori parcare cu afisaj al distantei
Acest senzor de parcare informează șoferul despre distanța și poziția obstacolelor printr-un semnal acustic și o afișare vizuală, pentru a face manevrele de mers înapoi mai sigure. Sistemul va funcționa automat când este angajată treapta de mers înapoi. Senzorii funcționează pe baza unei tehnologii ultrasonice avansate și au fost special concepuți pentru a se integra perfect cu bara vehiculului.

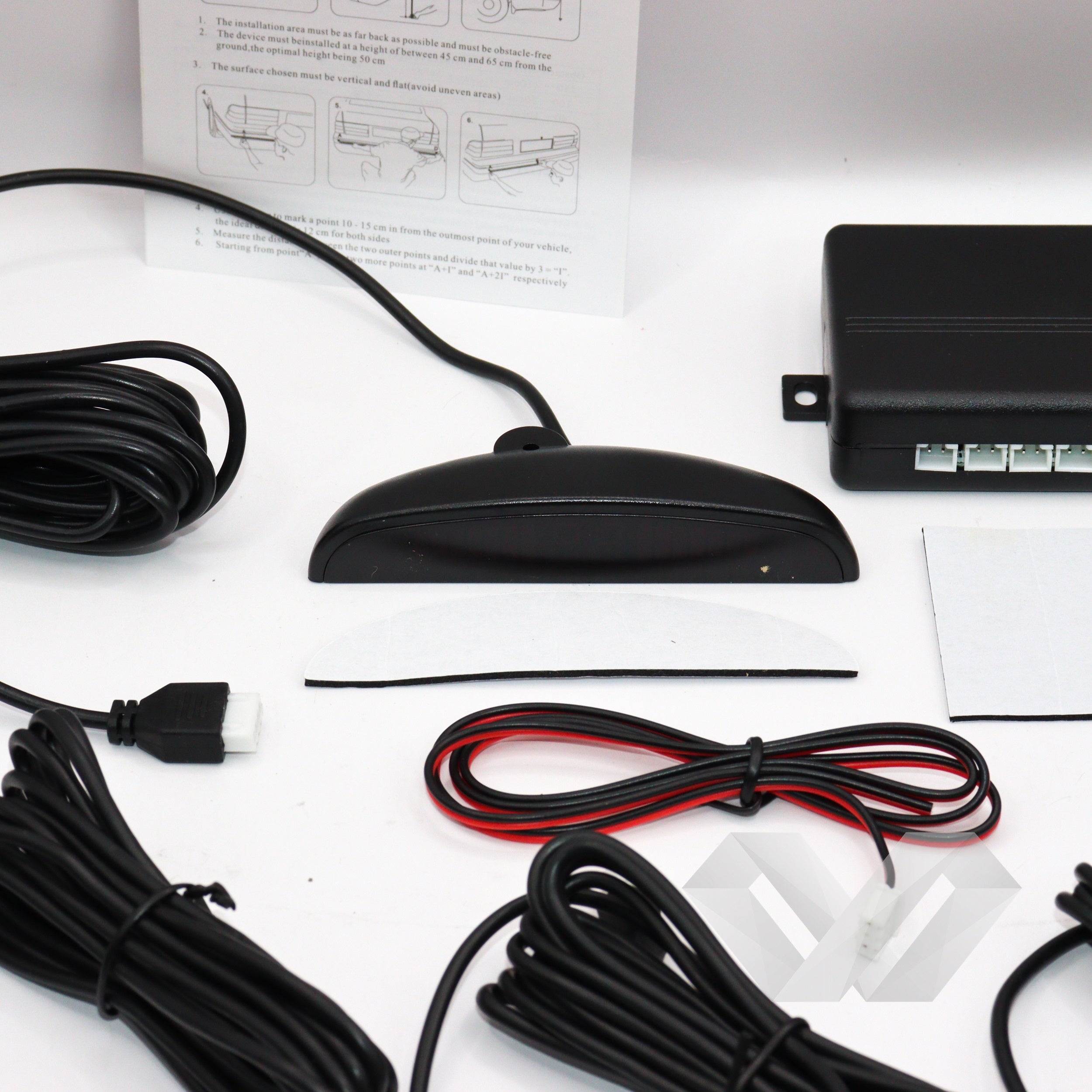

Pachetul conține:

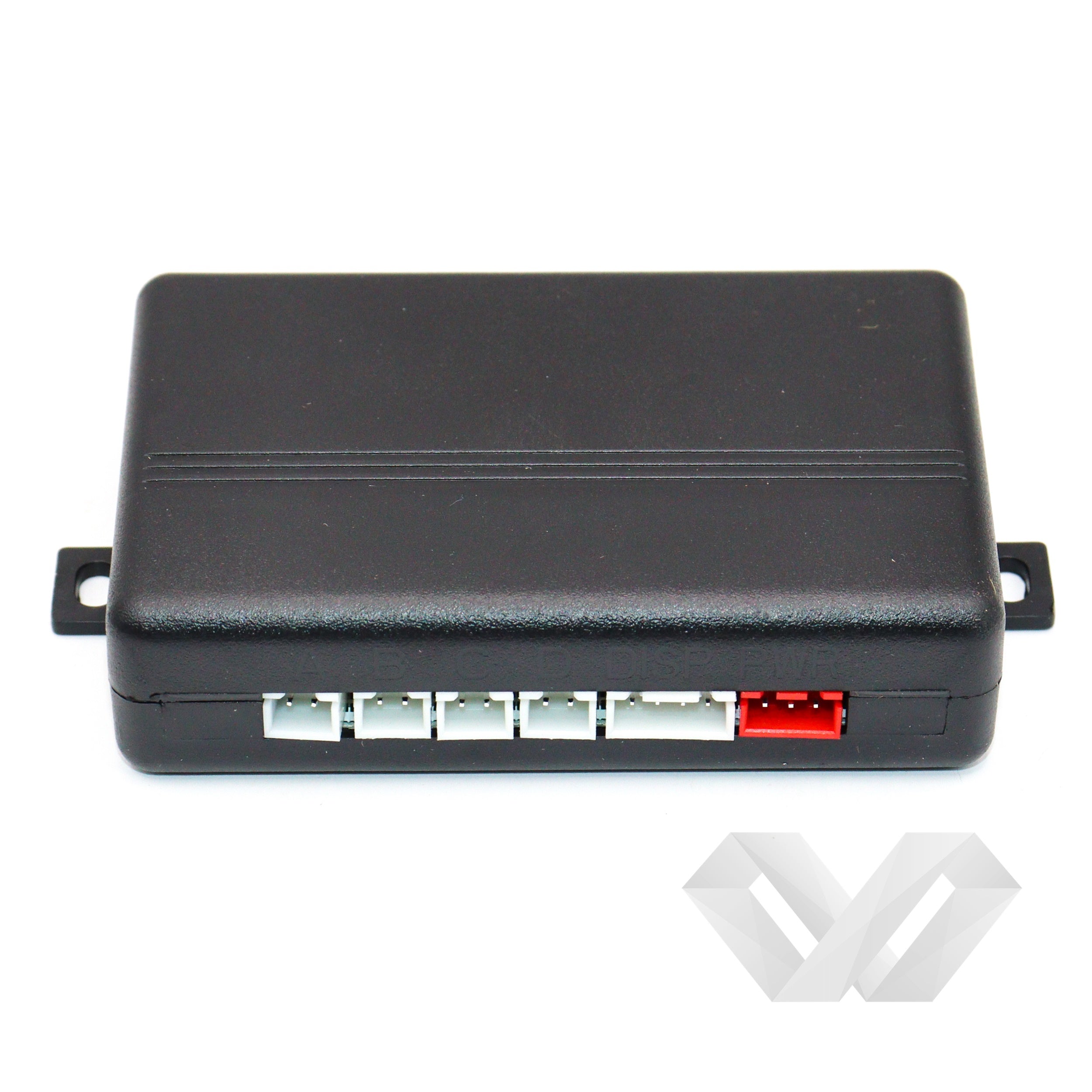

- 1 modul de comandă

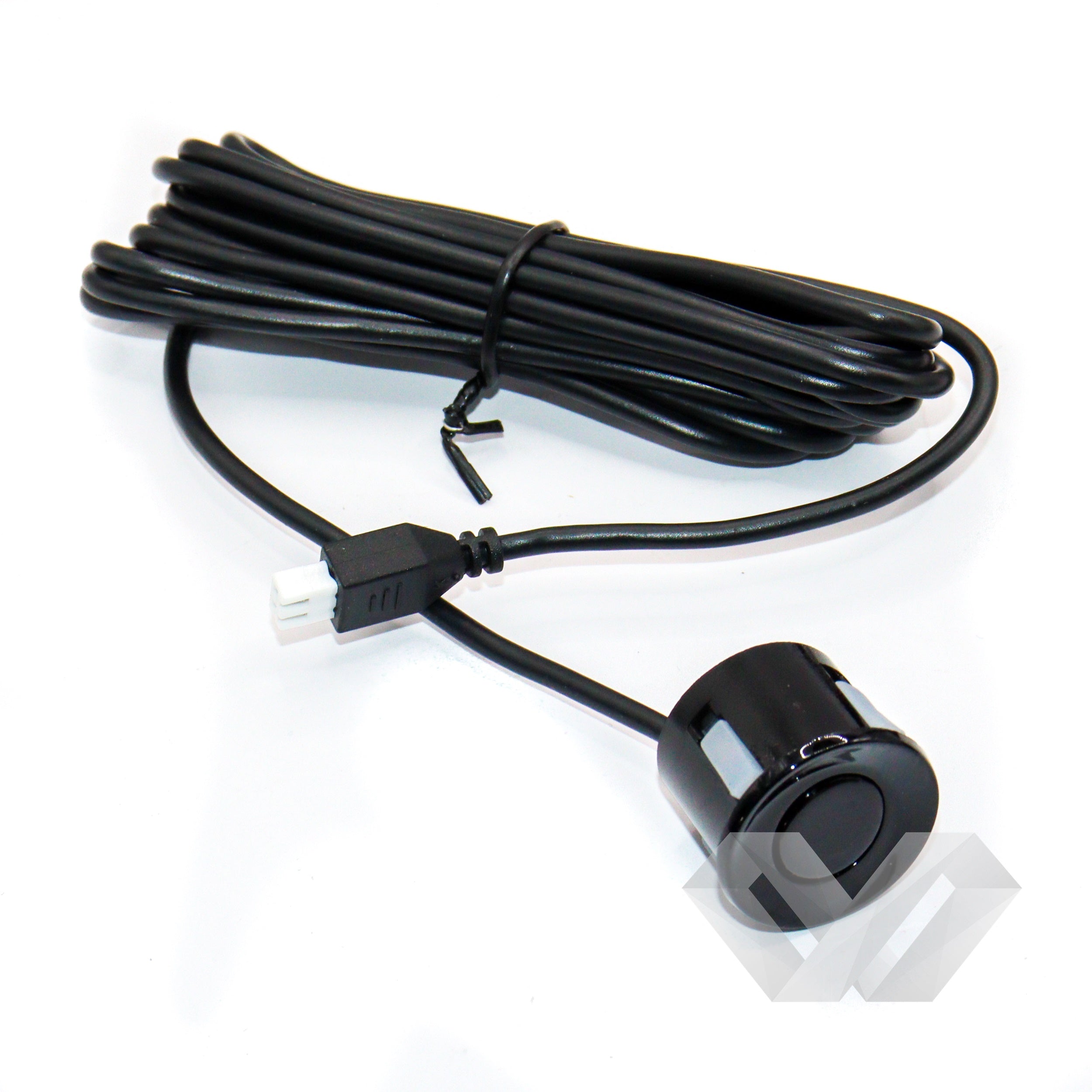

- 4 senzori ultrasonici

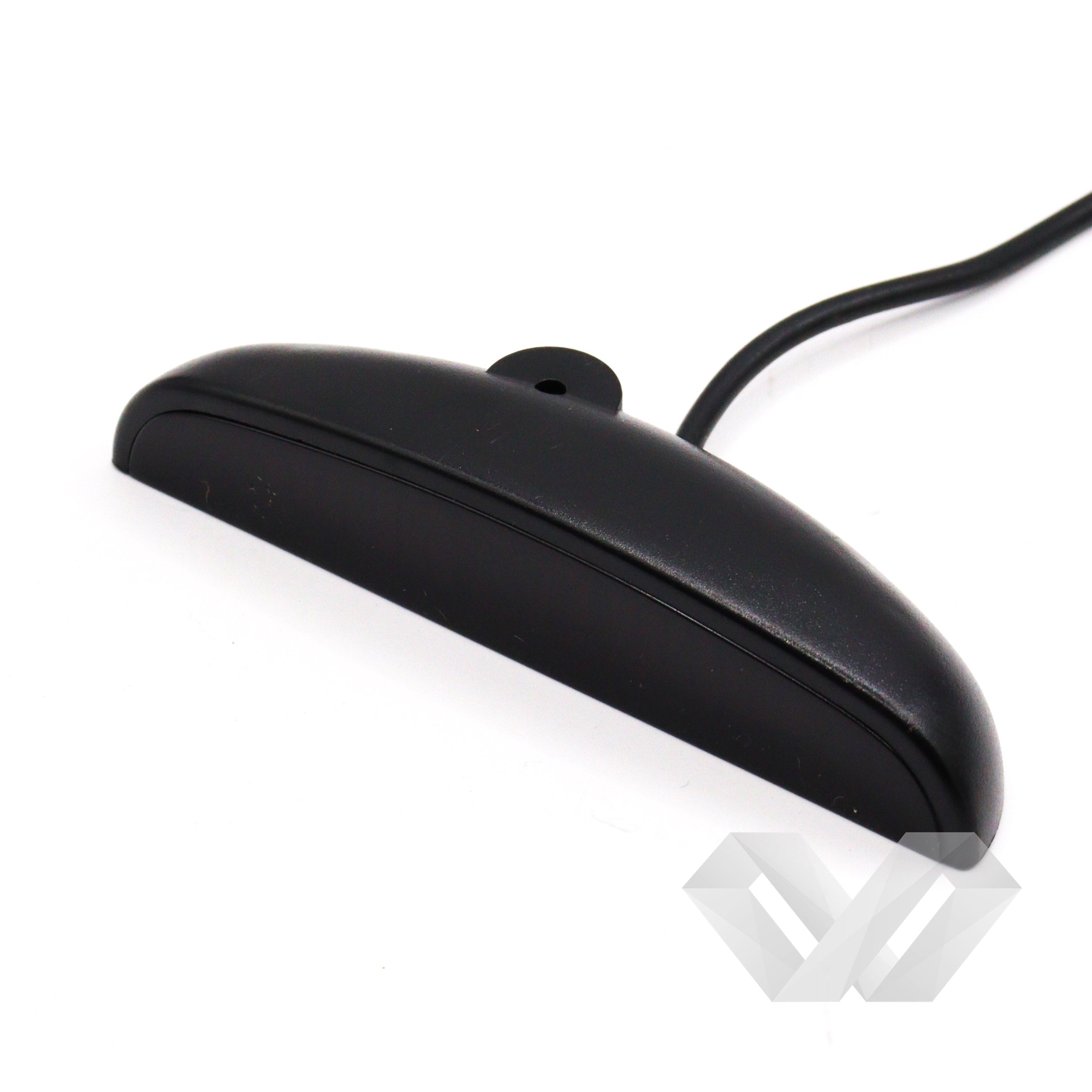

- 1 indicator acustic wireless
- 1 cablu de alimentare

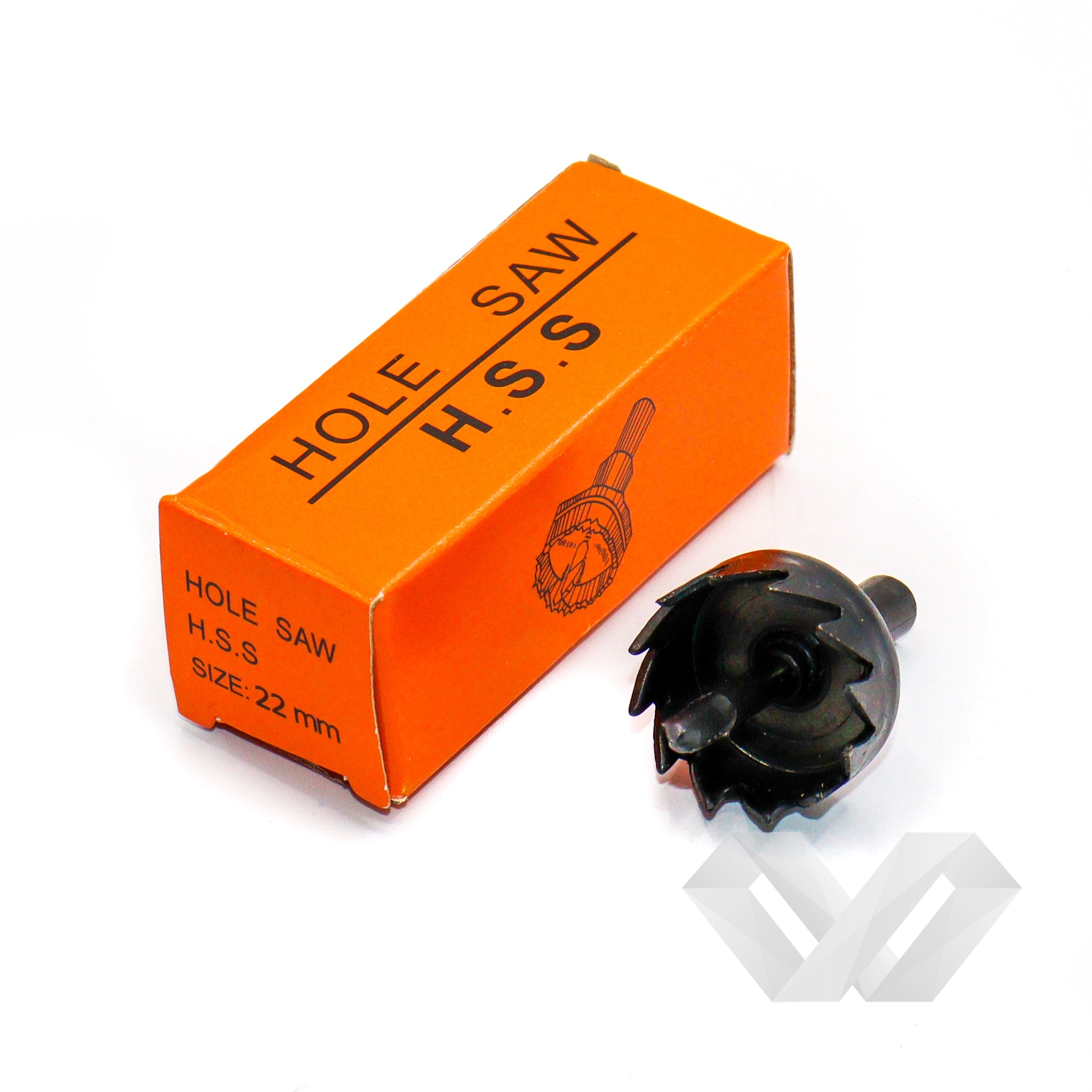

- 1 burghiu
- 1 kit de accesorii
- 1 manual de instrucțiuni Notă: Indicatorul acustic wireless include afișaj LED, LCD, VFD, în funcție de modelul ales.
Înainte de a începe: inspectați zona de instalare de pe bara vehiculului și asigurați-vă că nu există obstacole pentru găurire. O adâncime liberă de 25mm este necesară pentru o instalare optimă a senzorilor. Anumite bări au o carcasă externă sau o bandă și o parte metalică posterioară și s-ar putea să fie necesar să găuriți ambele pentru a monta dispozitivul.
|
Distanta obstacol
|
Categorie
|
Beep
|
Afisaj
|
|
150 – 110cm
|
Siguranta
|
Bi……Bi…….Bi…..
|
1.5m – 1.1m
|
|
100 – 50cm
|
Atentie
|
Bi….Bi…Bi…Bi…
|
1.0m – 0.5m
|
|
40 – 10cm
|
Pericol
|
Bi….Beep Constant
|
0.4m / P-
|
Date tehnice:
- Activare automată când este selectată treapta de mers înapoi
- Afișaj clar care indică direcția și distanța obstacolului
- Avertizare acustică integrată
- Afișaj wireless, transmisie FM de la afișaj la cutia de control, instalare ușoară, alertă vocală (opțională)
- Nu funcționează pe baterie când vehiculul este parcat și motorul oprit
- Aprobat conform reglementărilor europene privind compatibilitatea electromagnetică
Caracteristici:
- Tensiune de alimentare: 10.5V – 15V (12V nominal)
- Consum curent: 200mA max
- Temperatură de lucru: -20°C - 65°C
- Temperatură de depozitare: -35°C - 85°C
- Distanță detecție obstacol: de la 150cm de la bară (post dia. 80mm)
- Fiabilitate: satisface cele mai stricte standarde auto
Operații: Senzorul de parcare emite unde ultrasonice care sunt reflectate de obstacol, producând un semnal vizual-acustic. Distanța exactă a obstacolului este detectată pentru a facilita manevrele de parcare chiar și în spațiile cele mai restrânse. Frecvența undelor ultrasonice a fost aleasă pentru a minimiza deranjul sau daunele pentru oameni și animale.
În următoarele situații, pot apărea disfuncționalități sau obstacolele s-ar putea să nu fie detectate:
- În cazul obstacolelor cu formă complexă sau neregulată
- În cazul unui obstacol foarte lucios, reflectiv (sticlă sau oglindă), în special dacă este aproape paralel cu caroseria vehiculului
NOTE IMPORTANTE: Acest dispozitiv a fost proiectat ca un ajutor pentru șofer și nu trebuie considerat infailibil. Manevrați vehiculul cu precauție și folosind judecata. Manevrați mașina încet pentru propria siguranță și a celor din jur. Opriți vehiculul când este activat semnalul de pericol, pentru a lua în considerare potențiala inerție. Verificați periodic funcționarea senzorilor și asigurați-vă că sunt curați în permanență. În caz de ploaie, zăpadă sau gheață, senzorii pot avea o scădere temporară a sensibilității de aproximativ 20%. Conduceți cu și mai multă precauție până la evaporare.
Instalarea perfectă a senzorilor depinde de două factori:
- Poziție: înălțime față de sol și distanță de la mijlocul barei (evitați zona de deasupra țevii de eșapament)
- Unghi: semnalele precise depind de montarea senzorilor sub unghiul corect
- Zona de instalare trebuie să fie cât mai în spate posibil și fără obstacole.
- Dispozitivul trebuie instalat la o înălțime de aproximativ 45-65cm față de sol; înălțimea optimă este de aproximativ 50cm.
- Suprafața aleasă trebuie să fie verticală și plană (evitați zonele nevăzute).
- Utilizați un marker pentru a marca un punct la 10-15cm de la cel mai extern punct al vehiculului; distanța ideală este de 12cm pentru ambele părți.
- Măsurați distanța dintre cele două puncte externe și împărțiți acea valoare la 3 = “I”.
- Pornind de la punctul "A", marcați încă două puncte la “A+I” și “A+2I” respectiv.
- Marcați ușor cu mâna și apoi utilizați burghiul furnizat pentru a face găurile.
- Introduceți senzorii în locaș, respectând pozițiile.
- Poziționați modulul de comandă în interiorul portbagajului, într-o zonă unde va rămâne uscat.
- Poziționați unitatea de avertizare-afișaj după dorință.
- Conexiunea cablurilor.
Sistemul se va activa și, pur și simplu stând sau mergând în spatele vehiculului la diverse distanțe, ar trebui să observați indicația distanței dvs. față de senzori și poziția dvs. (dreapta, stânga).
Dacă semnalele de atenție (100-50cm) sau "Pericol" persistă, senzorii sunt montați prea jos sau sub un unghi incorect. Conectați un senzor o dată pentru a izola defectul și apoi rotiți senzorul printr-un maximum de 180° și repetați verificarea.
După finalizarea verificării, senzorii pot fi fixați permanent și cablurile pot fi fixate cu benzile furnizate și aranjate în modul cel mai convenabil și estetic.
